Stanowisko do obróbki szyn prądowych SH 600
Stanowisko do gięcia, otworowania, odsadzania szyn Al i Cu oraz wciskania nakrętek:
• maksymalne wymiary szyn 12 x 125 mm
• zakres kąta gięcia 0 ÷ 90° Cechy szczególne:
• wyposażone w płynnie regulowany czujnik kąta gięcia
• wyposażone w liniały pomiarowe (przymiar kreskowy)
• regulacja wysokości korpusu wykonującego otwory (dokładność 1 mm)
• wykonywanie otworów okrągłych i owalnych bez gratu

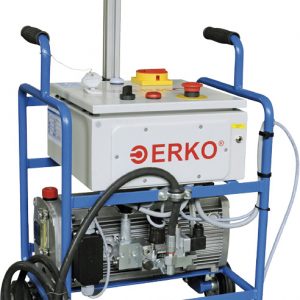

Współpracuje z agregatami hydraulicznymi AH 500 lub AH 550 (zamiawiane dodatkowo).
Wymiary (DxSxW): 790x530x498 mm; Masa: 110 kg (bez blatu i wyposażenia);
Nacisk: 190 kN; Ciśnienie robocze: 630 bar
Obróbka szyn prądowych – przeczytaj więcej
| Wyposażenie | Typ | SH 600 | SH 600- Platinum |
| Elektryczny przewód sterujący (do współpracy z agregatem AH 500 lub AH 550) | SH 610 | √ | √ |
| Elektroniczny ustawialny wskaźnik kąta | SH 611 | √ | |
| Elektroniczne sterowanie wyborem operacji i cyklem obróbki | SH 612 | √ | |
| Wkładka do precyzyjnego gięcia (wbudowany enkoder) | SH 401PLC-E | √ | |
| Wkładka do powtarzalnego gięcia (wbudowana krańcówka) | SH 401PLC-K | √ | |
| Wkładka do odsadzania szyn | SH 406PLC | x | x |
| Wycinak otworów okrągłych (wymiary standardowe wg katalogu) | SH 403 | x | x |
| Wycinak otworów owalnych (wymiary standardowe wg katalogu) | SH 404 | x | x |
| Wycinak otworów prostokątnych (wymiary wg Klienta: max przekątna 21mm bok nie krótszy niż 6,6mm) | SH 409 | x | x |
| Wkładka do wciskania nakrętek | SH 407 | x | x |
| Dodatkowa podpora szyny | SH 408 | x | x |

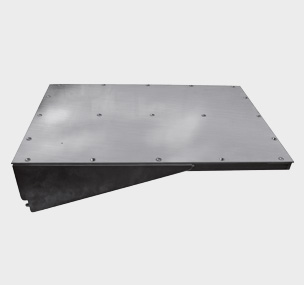

| Dodatkowy blat | x | √ |
√ – wyposażenie standardowe
x – wyposażenie dodatkowe zamawiane indywidualnie przez Klienta
