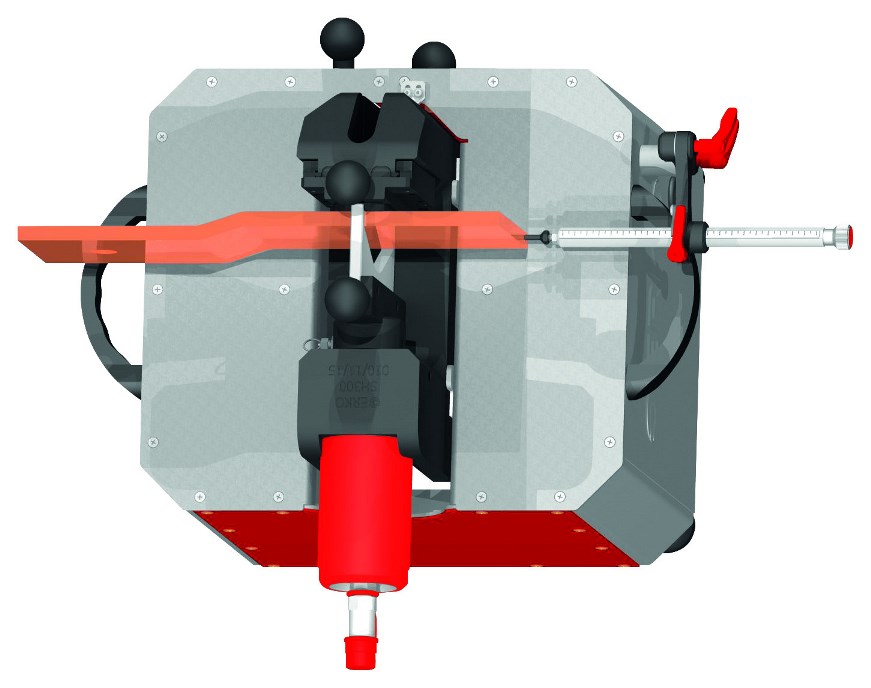

Stanowisko do obróbki szyn prądowych SH 300
Stanowisko do cięcia, otworowania, gięcia i odsadzania szyn Al i Cu oraz wciskania
nakrętek:
• szerokość szyny 30 ÷ 125 mm
• grubość szyny 5 ÷ 12 mm
• zakres kąta gięcia 15 ÷ 90°
Cechy szczególne:
• wyposażone w regulowany wskaźnik kąta gięcia (podziałka wskaźnika
o rozdzielczości 5°, pomiar nie uwzględnia sprężystości szyny)
• wyposażony w zderzak z podziałką (zakres regulacji liniału 200 mm,
dokładność 1 mm)
• regulacja wysokości korpusu (dokładność 1 mm)
• wykonywanie otworów okrągłych i owalnych bez gratu
• cięcie szyny bez gratu
Współpracuje z agregatami hydraulicznymi: AH 100, AH 500 lub AH 550,
pompą H800 (zamawiane dodatkowo)
Wymiary całkowite (DxSxW): 550x540x430 mm; Masa z wyposażeniem
standardowym 57 kg; Nacisk: 150 kN; Ciśnienie robocze: 630 bar
| Wyposażenie | Typ | SH 300 |

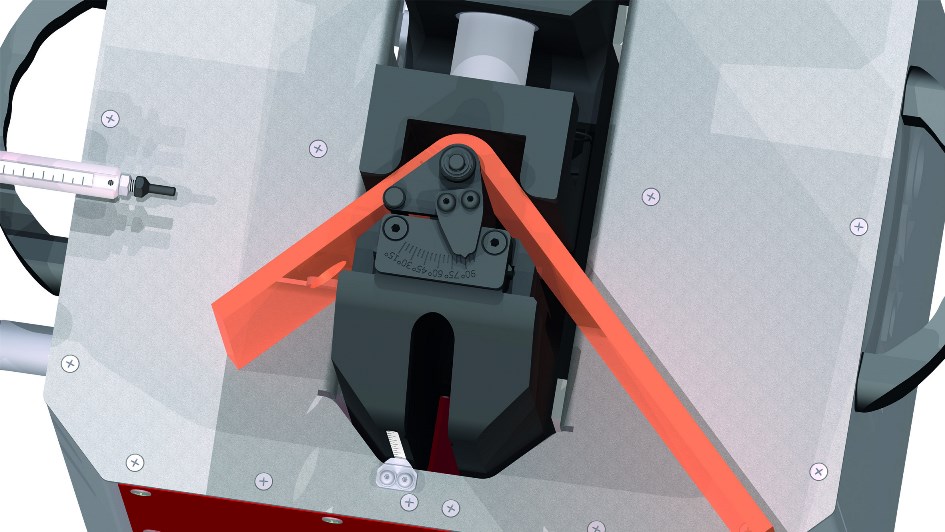

| Wkładka do gięcia (wskaźnik kąta) | SH 301 | x |
| Wkładka do cięcia | SH 305 | x |
| Wkładka do odsadzania szyn standardowo z wkładkami o wartośći: 12; 10; 8; 6; 5 | SH 306 | x |

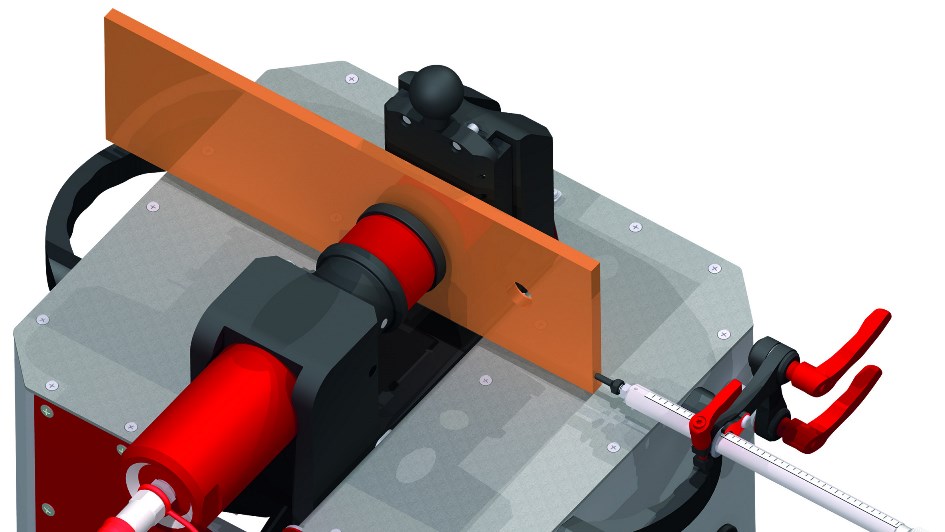

| Wycinak otworów okrągłych (wymiary standardowe wg katalogu) | SH 303 | x |
| Adapter do matryc SH 303 i SH 304 | SH 303-03 | x |
| Wycinak otworów owalnych (wymiary standardowe wg katalogu) | SH 304 | x |
| Wycinak otworów prostokątnych (wymiary wg zamówienia Klienta: max przekątna 21mm, bok nie krótszy niż 6,6mm) | SH 309 | x |
| Wkładka do wciskania nakrętek (dotyczy nakrętek ERKO pozostałe na zamówienie) | SH 307 | x |
x – wyposażenie dodatkowe zamawiane przez Klienta
