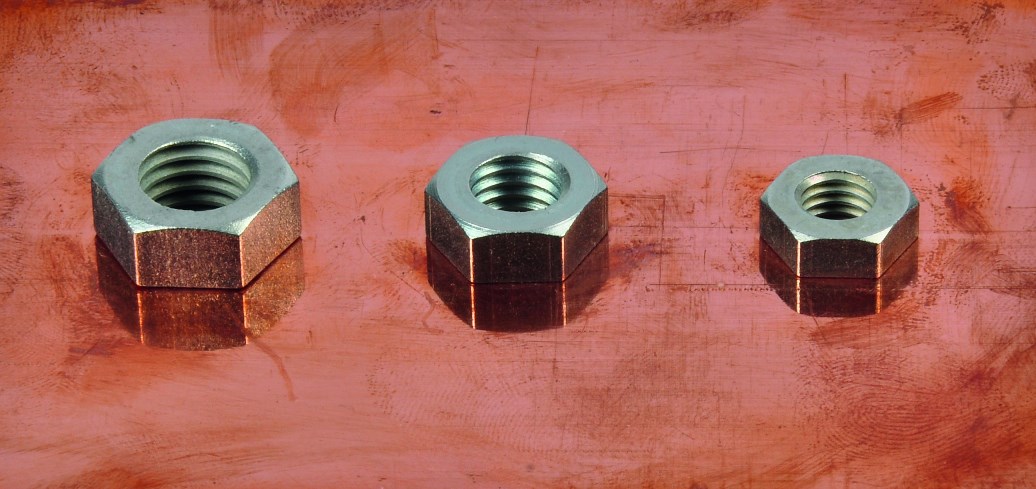

Nakrętki wciskane NW
Nakretki wciskane:
• wykonane ze stali automatowej 11SMnPb30
• hartowane powierzchniowo
• ocynkowane
• wysoki standard wykonania
• specjalna geometria gwarantuje optymalne połączenie
nakrętki z elementem konstrukcji
| Gwint | Grubość blachy [mm] |
Wymiar sześciokąta [mm] |
d1 Ø [mm] |
d2 Ø [mm] |
Wysokość kołnierza h1 [mm] |
Wysokość nakrętki h [mm] |
| M8 | 2 | 13 | 10 | 10,3 | 1,8 | 6,5 |
| M10 | 2 | 15 | 12,5 | 12,85 | 1,8 | 8 |
| M12 | 3 | 17 | 14,5 | 14,85 | 2,9 | 10 |

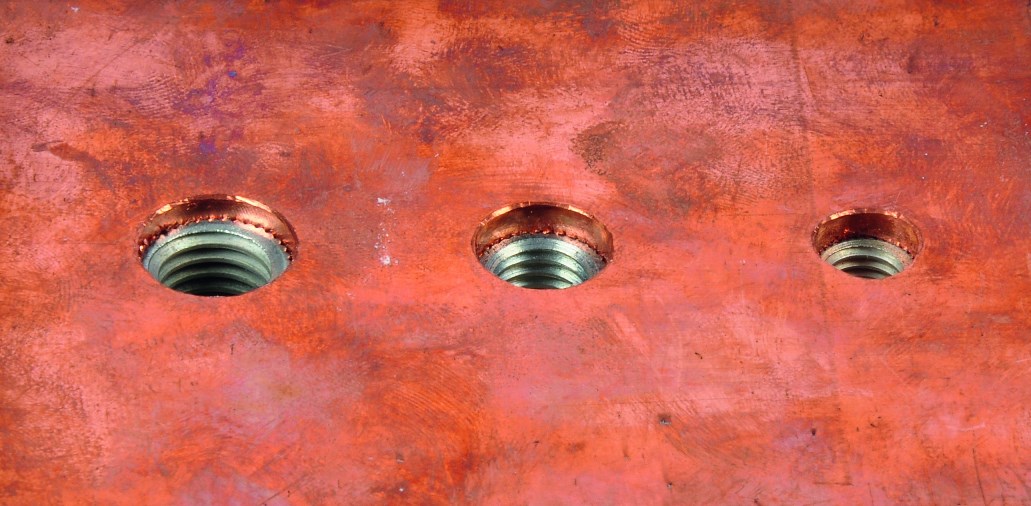

Próba odkręcenia nakrętki po wprasowaniu w blachę stalową
| Rozmiar nakrętki | M8 | M10 | M12 |
| Wartość minimalna [Nm.] | 24 | 41 | 41 |
