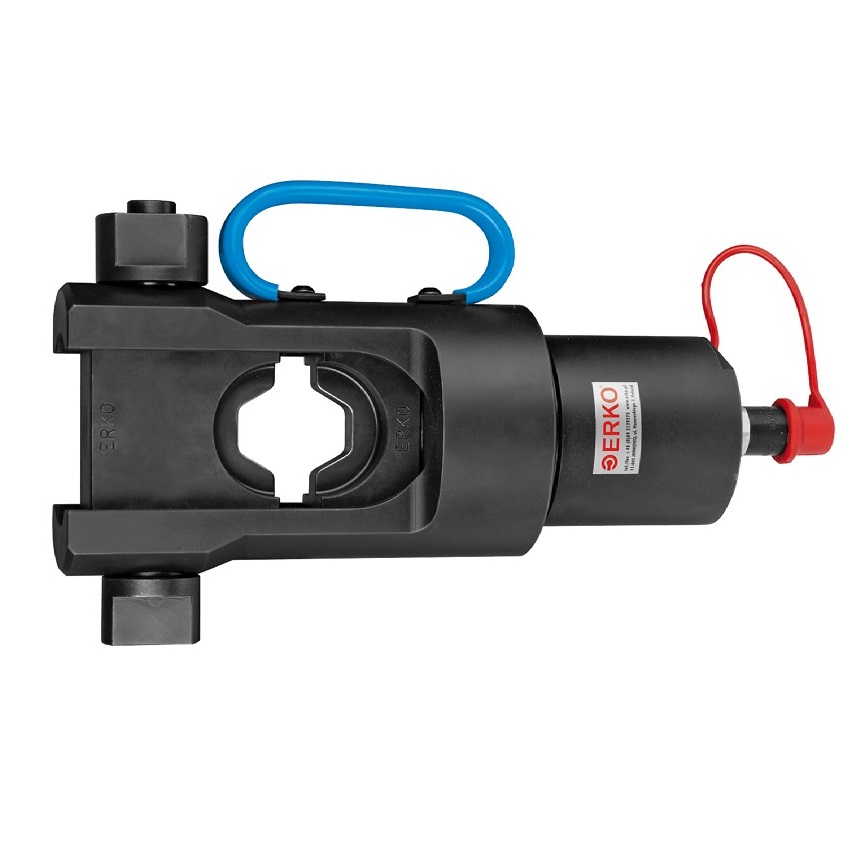

Matryce zaciskowe do prasek PRZ 240, HRZ 300, EPZ 300, EPZC 300 oraz głowicy GZ 300

Narzędzia do zaprasowywania, Praski i głowice hydrauliczne

Typ matrycy		Rodzaje końcówek	Opis	Forma zaprasowania
	ZA		Do końcówek oczkowych Cu bez izolacji od 10 ÷ 120 mm2.
	ZE		Do końcówek i złączek Cu z izolacją od 10 ÷ 120 mm2.
	ZT		Do końcówek tulejkowych Cu bez izolacji i z izolacją od 25 ÷ 185 mm2.
	ZF		Do formowania na okrągło sektorowych żył Al od 16 ÷ 240 mm2.
	ZS		Do końcówek i złączek rurowych Cu od 6 ÷ 300 mm2.
	ZS		Do końcówek i złączek rurowych Al od 16 ÷ 240 mm2.
	ZSC (tylko do EPZC)		Do końcówek i złączek rurowych Cu od 6 ÷ 300 mm2
	ZSC (tylko do EPZC)		Do końcówek i złączek rurowych Al od 16 ÷ 240 mm2.

Matryce ZSC tylko do elektropraski EPZC, do końcówek i złączek rurowych miedzianych ≥ 120mm2.

Typ matrycy	Wyróżnik	Przekrój przewodów [mm2]
ZS		Rurowe Cu wg DIN	Rurowe Cu pozostałe	Rurowe Al wg DIN	Rurowe Al ciennkościenne ARC, ALC	Rurowe Al grubościenne ARG, ALG, AFG
	6	10	6
	7		10
	8	16	16
	9				16
	10	25	25		25
	12	35	35	16;25	35	16
	14	50	50	35	50	25
	16	70	70	50	70	35
	18	95	95	70	95	50
	19		120
	20	120			120	70
	22	150	150	95;120	150	95
	23		185		185
	25	185	240	150		120
	28	240		185	240	150
	30		300			185
	32	300		240

Szerokość zaciskowa matrycy ZS do miedzi i aluminium 7 mm.
czerwony – komplet podstawowy ZS_K8 do końcówek wg normy DIN – 12 rozmiarów
czarne – komplet rozszerzony ZS_K-K7 – 17 rozmiarów

ZSC tylko do EPZC	Wyróżniki od 6 do 9 jak w tabeli wyżej, od wyróżnika 20 tabela poniżej
	20	120			120	70
	22	150	150	95;120	150	95
	23		185		185
	25	185	240	150		120
	28	240		185	240	150
	30		300			185
	32	300		240

niecieski – szerokość zaciskowa matrycy ZSC do miedzi 5mm
czerwony – komplet podstawowy ZSC_K7 do końcówek wg normy DIN – 17 rozmiarów
czarny – komplet rozszerzony ZSC_K-K14 – 24 rozmiary
