Stanowisko do obróbki szyn prądowych

Stanowisko do obróbki szyn prądowych SH 300

Stanowisko do obróbki szyn prądowych SH 300 Wycinanie otworów SH 303, SH 304, SH 309. Gięcie SH 301 Cięcie SH 305               Stanowisko do cięcia, otworowania, gięcia i odsadzania szyn Al i Cu oraz wciskania nakrętek: • szerokość szyny 30 ÷ 125 mm • grubość szyny 5 ÷ 12 mm • zakres kąta gięcia 15 ÷ 90° Cechy szczególne: • wyposażone w regulowany wskaźnik kąta gięcia (podziałka wskaźnika o rozdzielczości 5°, pomiar nie uwzględnia sprężystości szyny) • wyposażony w zderzak z podziałką (zakres regulacji liniału 200 mm, dokładność 1 mm) • regulacja wysokości korpusu (dokładność 1...

Stanowisko do obróbki szyn prądowych
Read more...

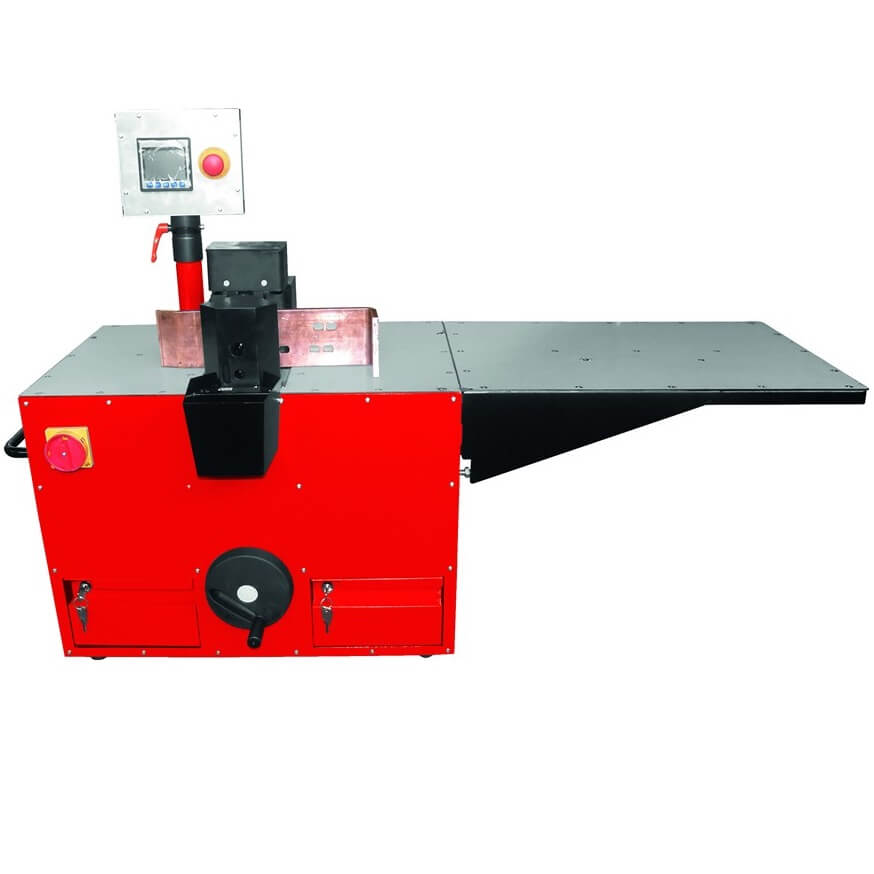

Stanowisko do obróbki szyn prądowych SH 600

Stanowisko do obróbki szyn prądowych SH 600 Agregat hydrauliczny AH500, AH550 – zamawiany dodatkowo sh600 Dodatkowy blat boczny (opcjonalnie) sh600               Stanowisko do gięcia, otworowania, odsadzania szyn Al i Cu oraz wciskania nakrętek: • maksymalne wymiary szyn 12 x 125 mm • zakres kąta gięcia 0 ÷ 90° Cechy szczególne: • wyposażone w płynnie regulowany czujnik kąta gięcia • wyposażone w liniały pomiarowe (przymiar kreskowy) • regulacja wysokości korpusu wykonującego otwory (dokładność 1 mm) • wykonywanie otworów okrągłych i owalnych bez gratu Współpracuje z agregatami hydraulicznymi AH 500 lub AH...

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

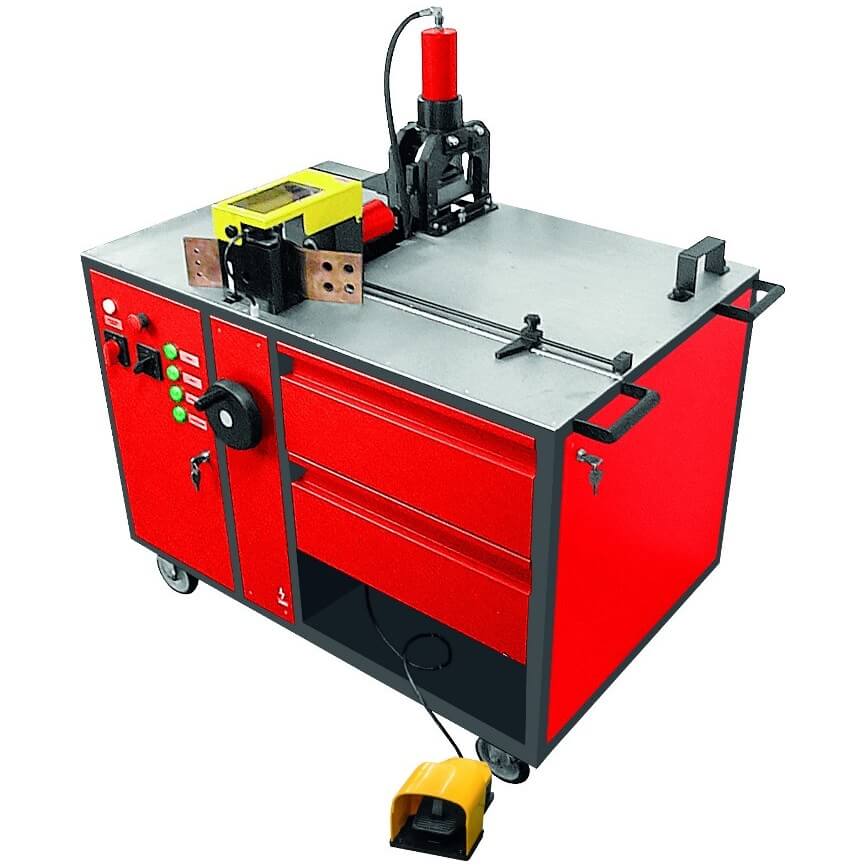

Stanowisko obróbki szyn prądowych SH 400

Stanowisko do obróbki szyn prądowych SH 600 Stanowisko do cięcia, gięcia, otworowania, odsadzania szyn Al i Cu oraz wciskania nakrętek: • maksymalne wymiary szyn 12 x 125 mm • zakres kąta gięcia 0 ÷ 90° Cechy szczególne: • wyposażone w płynnie regulowany czujnik kąta gięcia • wyposażone w liniały pomiarowe (przymiar kreskowy) • regulacja wysokości korpusu wykonującego otwory (dokładność 1 mm) • wykonywanie otworów okrągłych i owalnych bez gratu • cięcie szyn bez gratu • wyposażone w przyłącze do głowic produkcji ERKO (przewód hydrauliczny z szybkozłączem PM 630 bar) Wymiary całkowite (DxSxW):...

Stanowisko do obróbki szyn prądowych
Read more...

Wyposażenie stanowiska SH 400

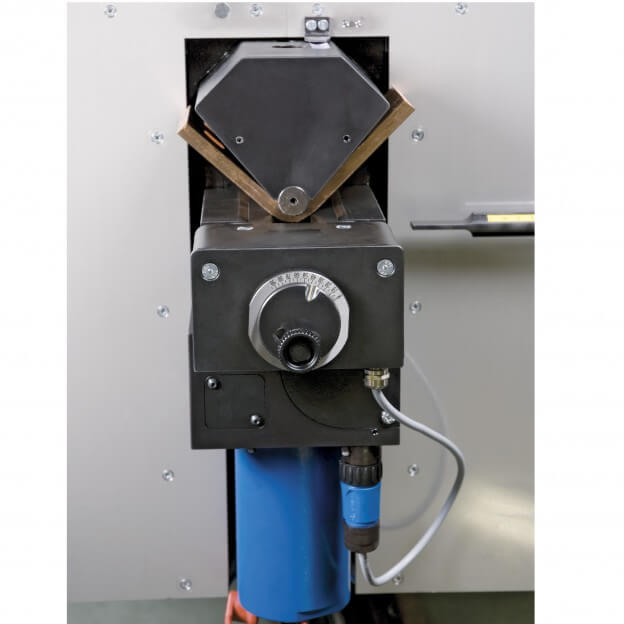

Wyposażenie Typ SH 400 Wkładka do powtarzalnego gięcia (wbudowana krańcówka) SH 401PLC-K √ Gilotyna do cięcia szyn SH 405 √ Wkładka do odsadzania szyn SH 406PLC x Dodatkowy boczny blat SH 408PLC x Wycinak otworów okrągłych (wymiary standardowe wg katalogu) SH 403 x Wycinak otworów owalnych (wymiary standardowe wg katalogu) SH 404 x Wycinak otworów prostokątnych (wymiary wg Klienta: max przekątna 21mm, bok nie krótszy niż 6,6mm) SH 409 x Wkładka do wciskania nakrętek SH 407 Dodatkowa podpora szyny SH 408 x Gięcie bez doginania (bez pomiaru sprężystości giętej szyny) dokładność powtarzalności gięcia ±2° √ Powtarzalne odsadzanie x √ - wyposażenie standardowe x - wyposażenie dodatkowe zamawiane indywidualnie przez Klienta Obróbka szyn prądowych - przeczytaj więcej

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

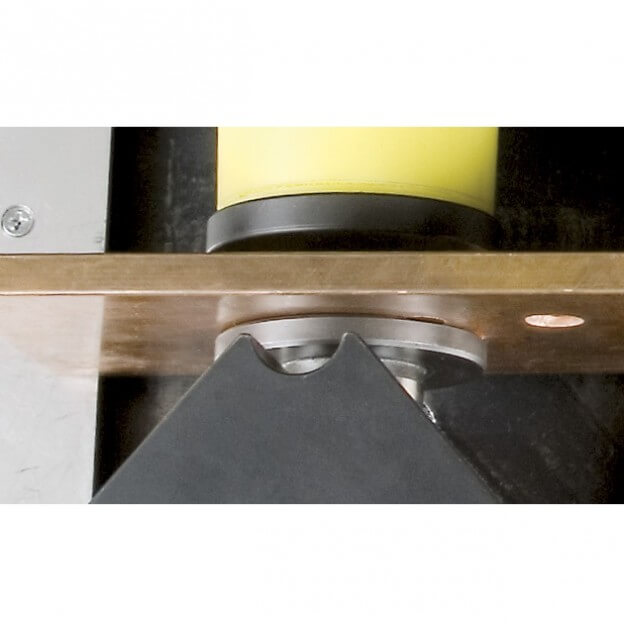

Wycinaki do stanowisk obróbki szyn prądowych SH: 600, 600PLC, 400

Wymiary standardowe wycinaków okrągłych: Oznaczenie  Średnica otworu [mm] Pod śrubę M SH 403 – 6,6 6,6 6 SH 403 – 8,5 8,5 8 SH 403 – 11 11 10 SH 403 – 13 13 12 SH 403 – 17 17 16 SH 403 – 21 21 20 Wymiary standardowe wycinaków owalnych: Wymiary standardowe wycinaków owalnych - schemat wymiarów  Oznaczenie  Wymiar A [mm]  Wymiar B [mm]  Pod śrubę M  SH 404 8,5-12  8,5  12  8  SH 404 11-16 11 16 10  SH 404 13-18 13 18 12  SH 404 17-21 17 21 16 Obróbka szyn prądowych - przeczytaj więcej

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

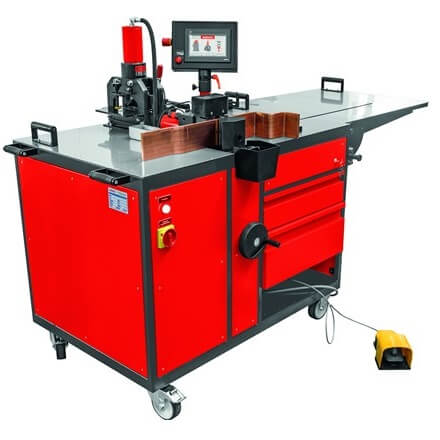

Stanowisko do obróbki szyn prądowych SH 800PLC

Stanowisko do obróbki szyn prądowych SH 800PLC Docisk szyny podczas cięcia. Przycisk sterujący gilotyną do cięcia szyn. Odsadzanie SH 406PLC. Wycinanie otworów SH 403, SH 404, SH 409. Dodatkowy zderzak szyny, zapewniający wykonywanie prostopadłego cięcia. 7 calowy, obrotowy panel dotykowy LED.   Stanowisko do precyzyjnego cięcia, gięcia, otworowania, wciskania nakrętek, odsadzania szyn Al i Cu: • maksymalne wymiary szyn 12 x 125 mm • zakres kąta gięcia 0 ÷ 90° Cechy szczególne: • wyposażone w panel dotykowy LED zaprogramowany w językach: polskim, rosyjskim, angielskim, niemieckim i czeskim (inne na zamówienie) • wyposażone w programowalny,...

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

Wyposażenie stanowiska SH 800PLC

Wyposażenie Typ SH 800PLC-Gold SH 800PLC-Platinum Wkładka do precyzyjnego gięcia (wbudowany enkoder) SH 401PLC-E √ √ Gilotyna do cięcia szyn SH 405 √ √ Czujnik pomiaru długości ciętej szyny SH 415PLC x √ Wkładka do odsadzania szyn SH 406PLC √ √ Dodatkowy boczny blat SH 408PLC x √ Wydłużony pomiar długości L (zakres pomiarowy od 0 do 1020 mm) SH 418PLC x √ Wycinak otworów okrągłych (wymiary standardowe wg katalogu) SH 403 x x Wycinak otworów owalnych (wymiary standardowe wg katalogu) SH 404 x x Wycinak otworów prostokątnych (wymiary wg Klienta: max przekątna 21mm, bok nie krótszy niż 6,6mm) SH 409 x x Wkładka do wciskania nakrętek SH 407 x x Dodatkowa podpora szyny SH 408 x x Gięcie z doginaniem (pomiar sprężystości giętej szyny) dokładność gięcia...

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

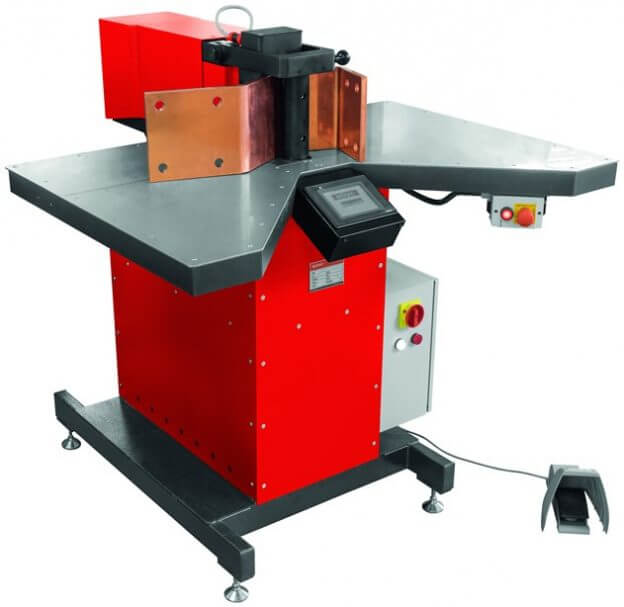

Stanowisko do gięcia szyn prądowych HG 200

Stanowisko do gięcia szyn prądowych HG 200 Specjalny kształt blatu umożliwia stabilne gięcie długich szyn Minimalny wymiar wewnętrzny przy gięciu w profil C wynosi 70 mm Gięcie HG 201 Gięcie HG 201 Gięcie HG 201 Gięcie HG 205   Giętarka do precyzyjnego gięcia i cięcia szyn Al i Cu: •zakres szerokości ciętej szyny 50÷180 mm •zakres szerokości giętej szyny 50÷200 mm •zakres grubości giętej i ciętej szyny 5÷15 mm •kąt gięcia do 90°   Cechy szczególne: •wyposażona w układ kompensacji kąta gięcia wynikający ze sprężystości giętego materiału -standardowe promienie stempli gnących: R5; R8; R10; R12;...

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...

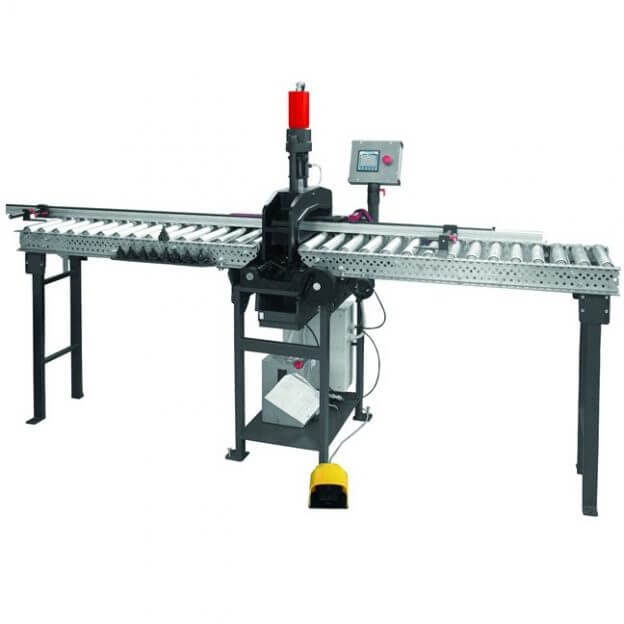

Stanowisko do obróbki szyn prądowych HD 160

Stanowisko do obróbki szyn prądowych HD 160 Stanowisko do otworowania szyn prądowych z dodatkową opcją cięcia (gilotyna HC 160) lub gięcia (HG 160): • maksymalna szerokość szyny 160 mm • grubość szyny 5 ÷ 13 mm • maksymalna długość szyny 3m Cechy szczególne: • wyposażone w liniały pomiarowe umożliwiające pozycjonowanie szyny z dokładnością 0,1mm • możliwość wykonywania otworów w niepełnym materiale • wycinanie otworów owalnych równolegle lub wzdłuż obrabianej szyny • wykonywanie otworów okrągłych i owalnych bez gratu • cięcie szyn bez odkszałceń i gratu (dotyczy HC 160) • panel dotykowy zaprogramowany...

Obróbka szyn prądowych i montażowych, Stanowisko do obróbki szyn prądowych
Read more...
